Votre chaudière Saunier Duval Thema C25E montre un signe de faiblesse ? Vous devez agir vite pour éviter une panne complète et garder un chauffage fiable.
Pour votre Saunier Duval Thema C25E, vous trouvez facilement des pièces détachées d’origine ou compatibles en ligne afin de remplacer les éléments usés et rétablir son bon fonctionnement.
Cette chaudière murale gaz, installée entre 2005 et 2015 pour de nombreux modèles, reste courante dans les logements. Vous pouvez remplacer des pièces comme le circulateur, la sonde de température, l’échangeur, la carte électronique ou la vanne gaz sans changer tout l’appareil.
En choisissant la bonne référence et en vérifiant le modèle exact, vous évitez les erreurs et les retours. Un entretien régulier et le remplacement rapide des pièces défectueuses prolongent la durée de vie de votre Thema C25E et limitent les pannes.

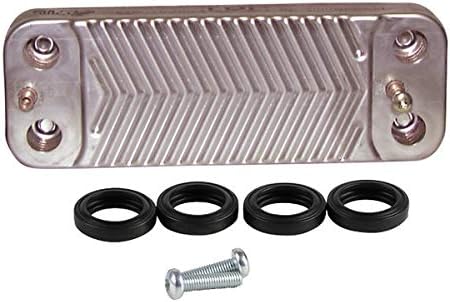

Échangeur sanitaire 10 plaques
S1005800

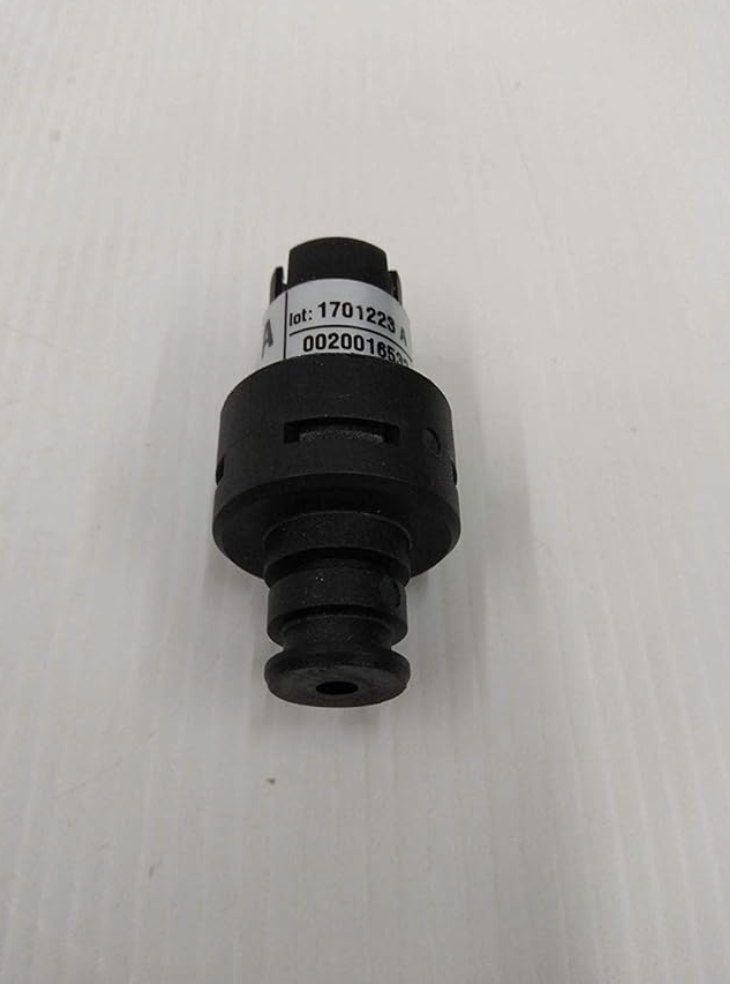

Capteur de pression
S5720500
Points Clés
- Vous identifiez facilement les pièces adaptées à votre modèle Thema C25E.
- Vous remplacez les composants essentiels pour maintenir chauffage et eau chaude.
- Vous prolongez la durée de vie de votre chaudière avec un entretien régulier.
Présentation de la chaudière Saunier Duval Thema C25E
La Saunier Duval Thema C25E est une chaudière murale gaz conçue pour le chauffage et la production d’eau chaude sanitaire. Vous devez bien connaître ses caractéristiques, son fonctionnement et la compatibilité des pièces pour choisir la bonne pièce détachée.
Caractéristiques principales du modèle
La Thema C25E est une chaudière murale au gaz naturel d’une puissance nominale de 25 kW. Elle convient aux logements de taille moyenne, comme un appartement ou une maison avec une salle de bain.
Vous profitez d’un appareil mixte. Il assure :
- le chauffage central via des radiateurs
- la production d’eau chaude sanitaire à la demande
Ce modèle a été commercialisé pendant plusieurs années, notamment entre 2004 et 2015 selon les versions (Thema C25E et Themaclassic C 25 E). Vous devez donc vérifier l’année et la référence exacte inscrites sur la plaque signalétique.
La chaudière existe en version cheminée (type B) ou ventouse (type F). Le type d’évacuation des fumées influence certaines pièces, comme le ventilateur ou le conduit.
Disconnecteur
S1007100

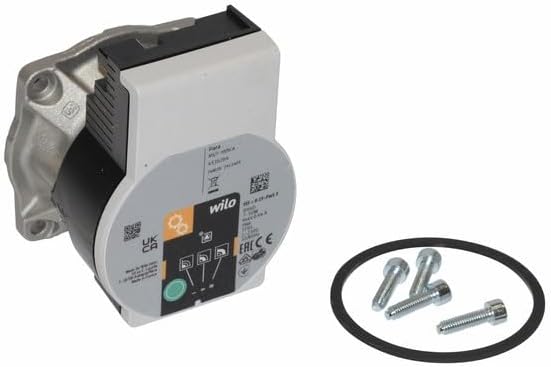

Circulateur wilo
0010032786

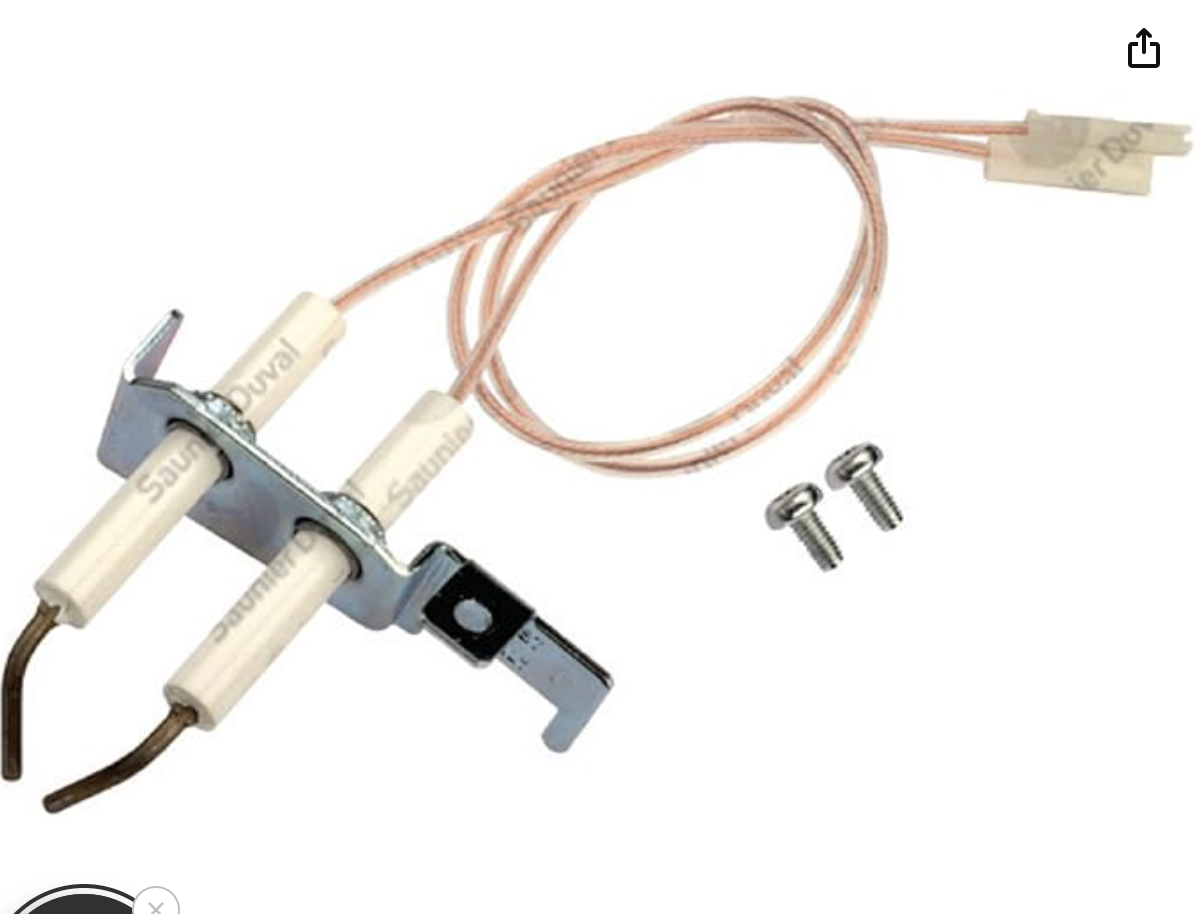

Bougie d'allumage
S1003800
Compatibilité des pièces détachées
Vous devez toujours identifier la référence précise de votre chaudière avant de commander une pièce détachée. La mention “Thema C25E” ne suffit pas si plusieurs variantes existent.
Vérifiez :
- le numéro de série
- la désignation complète du modèle
- le type de gaz utilisé
Certaines pièces sont communes à plusieurs modèles Saunier Duval. C’est souvent le cas pour :
- la pompe de circulation
- l’échangeur sanitaire
- la vanne trois voies
- la carte électronique
D’autres pièces restent spécifiques à la C25E, comme certains corps de chauffe ou éléments de façade.
Vous devez aussi tenir compte de l’année de fabrication. Un modèle produit en 2005 peut utiliser une version différente de carte électronique par rapport à un modèle plus récent. Une erreur de référence peut rendre la pièce inutilisable.
Circuit imprimé
S1047000

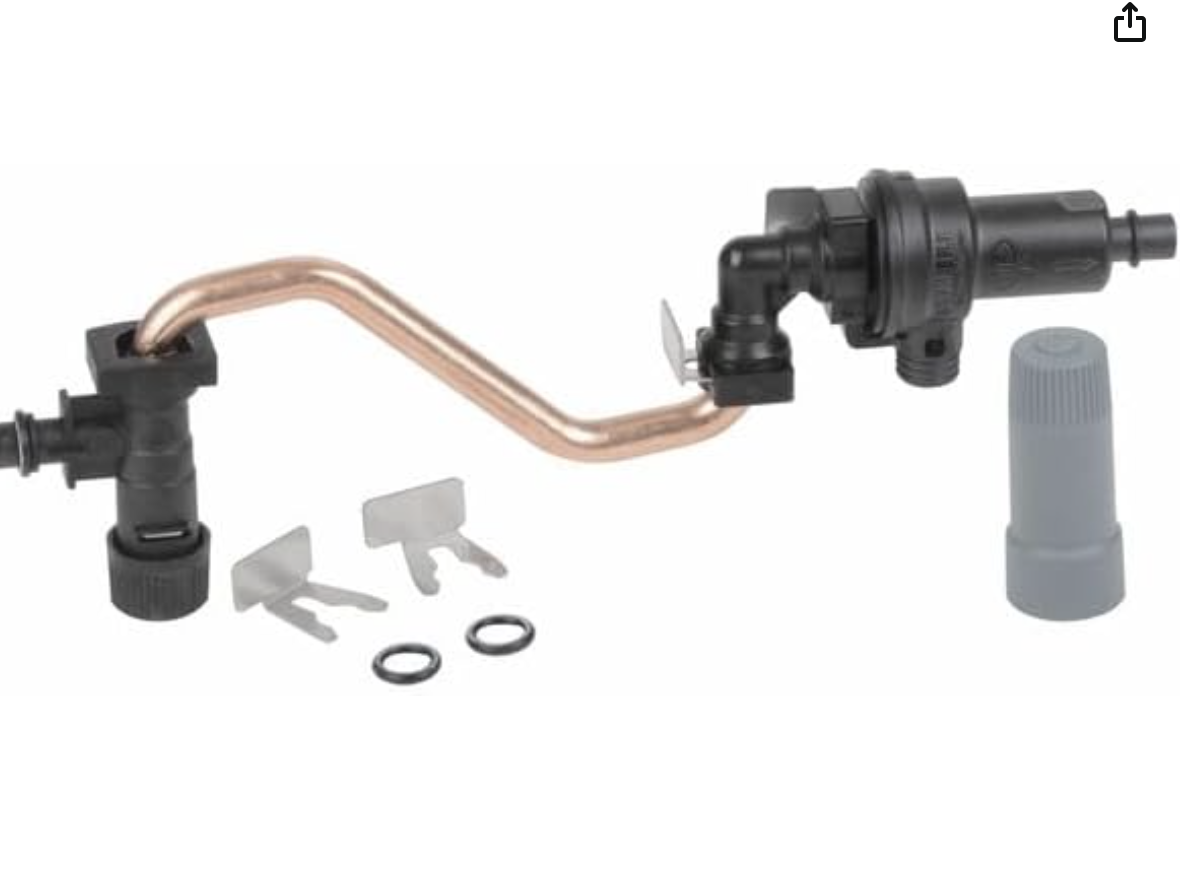

Groupe de remplissage
0020097387
Pipe en z Raccord EF
S1024900
Fonctionnement général de la chaudière
La Thema C25E fonctionne avec un brûleur gaz qui chauffe un échangeur principal. L’eau du circuit de chauffage circule ensuite vers vos radiateurs.
Quand vous ouvrez un robinet d’eau chaude, la chaudière détecte la demande. Elle active alors le circuit sanitaire grâce à une vanne trois voies. L’eau froide passe dans un échangeur, puis sort chauffée vers vos points d’eau.
Plusieurs organes assurent la sécurité et la régulation :
- un thermostat de sécurité
- une sonde de température
- un pressostat eau
- une carte électronique de gestion
Si un de ces éléments tombe en panne, la chaudière peut se mettre en sécurité. Vous devez alors remplacer la pièce défectueuse avec un modèle compatible pour rétablir un fonctionnement normal.
Pièces détachées essentielles pour la Saunier Duval Thema C25E
Pour maintenir votre Saunier Duval Thema C25E en bon état, vous devez connaître les composants clés qui assurent le chauffage et la production d’eau chaude. Certaines pièces jouent un rôle direct dans la sécurité, la performance thermique et la régulation de l’appareil.
Échangeur principal
L’échangeur principal chauffe l’eau du circuit de chauffage grâce à la chaleur produite par le brûleur. Il se situe au cœur de la chaudière et supporte des températures élevées à chaque cycle.
Avec le temps, du tartre ou des boues peuvent s’y accumuler. Vous pouvez alors constater une baisse de rendement, des bruits inhabituels ou une montée en température trop lente.
Si l’échangeur est percé ou fortement encrassé, vous devez le remplacer. Choisissez un modèle strictement compatible avec
la Thema C25E (2005-2015) pour éviter tout problème de montage.
Vérifiez aussi l’état des joints lors du remplacement. Un joint usé peut provoquer des fuites et endommager d’autres composants internes.

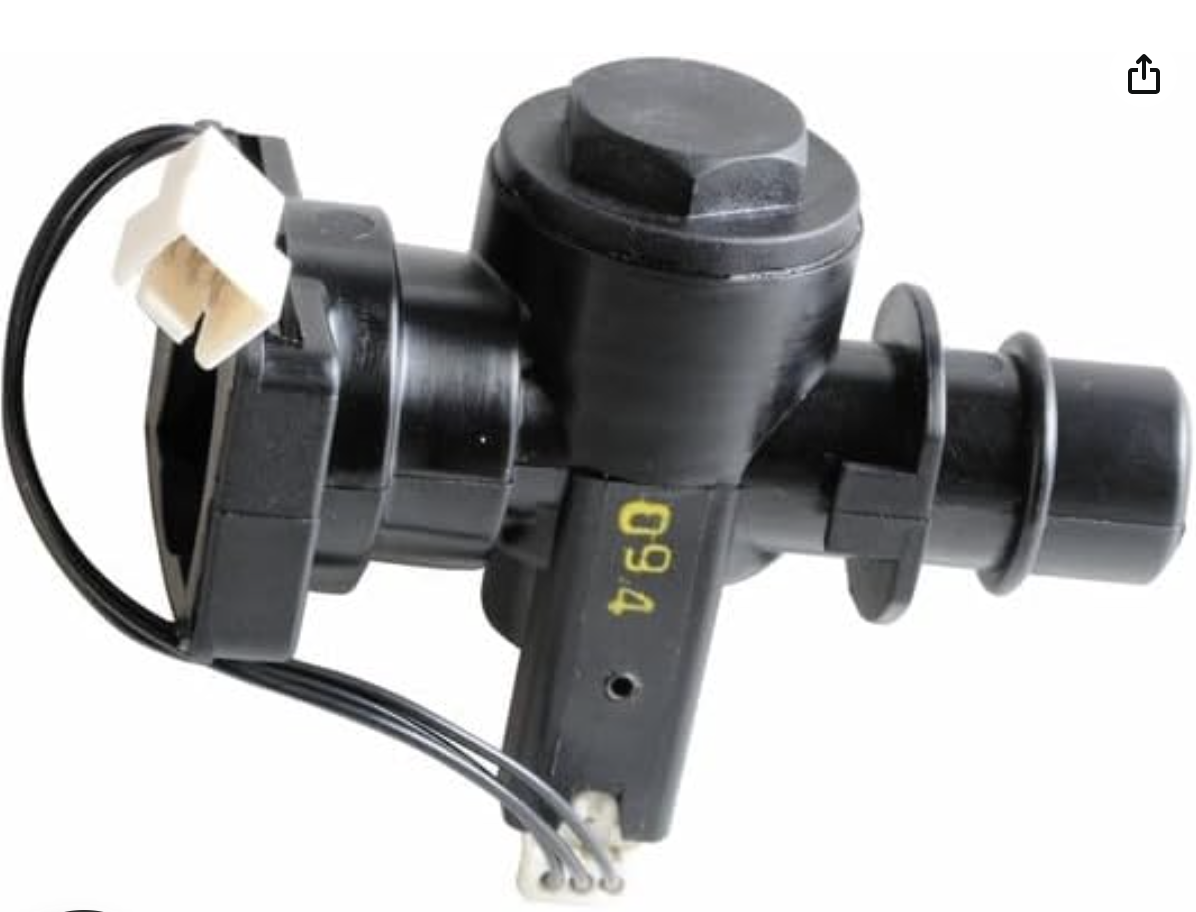

Capteur de débit
S5720200

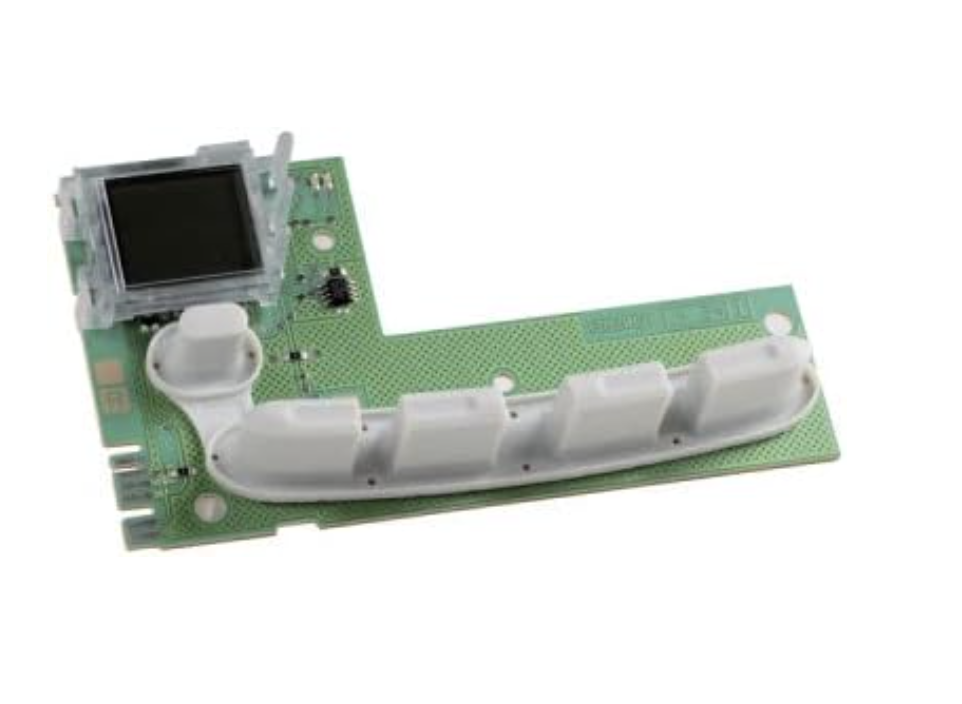

Circuit imprimé interface
S1062000

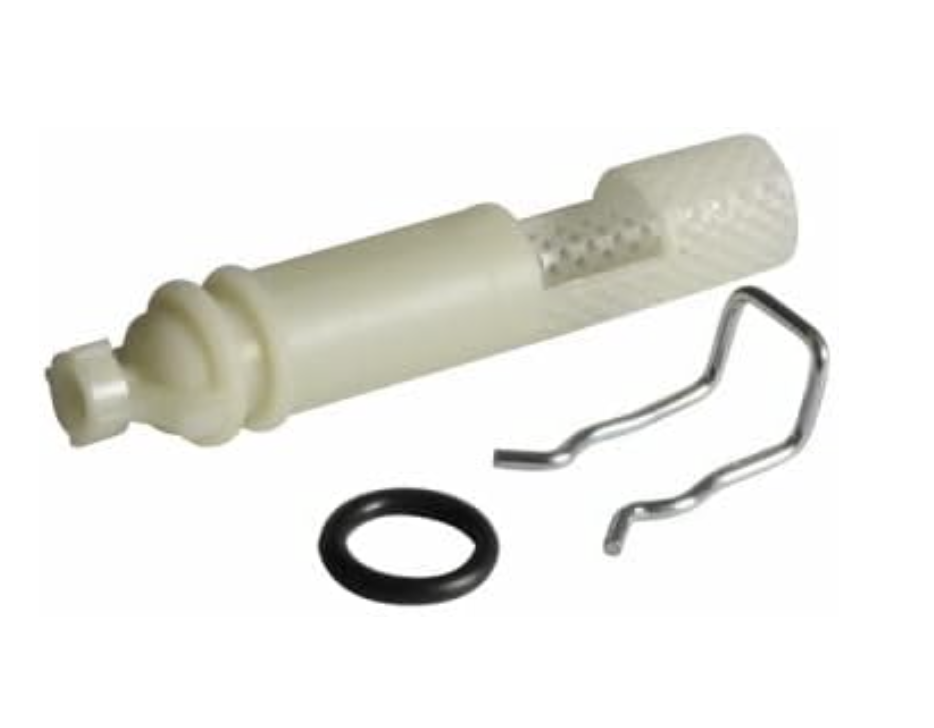

Filtre chauffage
S1024400
Vanne gaz
La vanne gaz contrôle le débit de gaz envoyé au brûleur. Elle ajuste la quantité de gaz selon la demande de chauffage ou d’eau chaude.
Si elle fonctionne mal, la chaudière peut se mettre en sécurité. Vous pouvez observer des arrêts fréquents, une absence d’allumage ou un code défaut lié à la combustion.
La vanne gaz reste un élément de sécurité. Vous devez installer une pièce d’origine ou équivalente certifiée pour la Thema C25E.
Dans certains cas, un kit de changement de gaz existe pour adapter l’appareil à un autre type de gaz. Respectez toujours les réglages constructeur lors du remplacement.

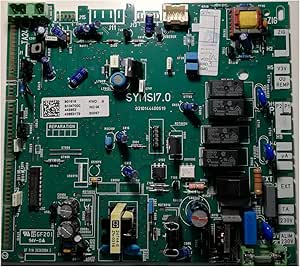

Circuit imprimé
Le circuit imprimé, aussi appelé carte électronique, gère l’ensemble des fonctions de la chaudière. Il pilote l’allumage, la modulation de flamme, la pompe et les sécurités.
Un défaut électronique peut provoquer des pannes aléatoires. L’écran peut afficher un code erreur, ou la chaudière peut ne plus répondre aux commandes.
Avant de remplacer la carte, vérifiez les connexions et l’état des faisceaux électriques. Un simple faux contact peut imiter une panne plus grave.
Si vous changez le circuit imprimé, utilisez la référence exacte adaptée à votre modèle DM73TN00 ou DM73LL00. Une mauvaise référence peut empêcher le bon fonctionnement des sondes et des organes de sécurité.
Pompe de circulation
La pompe de circulation fait circuler l’eau chaude dans les radiateurs ou le plancher chauffant. Sans elle, la chaleur ne se diffuse pas correctement dans votre logement.
Un bruit anormal, des radiateurs froids ou une surchauffe rapide de la chaudière peuvent indiquer une pompe bloquée ou usée.
Vous pouvez parfois débloquer l’axe après une longue période d’inactivité. Si le moteur reste défaillant, remplacez la pompe par un modèle compatible avec la puissance de la Thema C25E.
Contrôlez aussi la pression du circuit après intervention. Une pression incorrecte peut réduire la durée de vie de la nouvelle pompe.

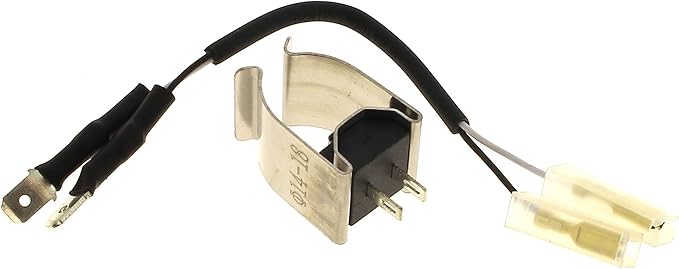

Capteur de température
S5739800
Robinet remplissage
S1007000

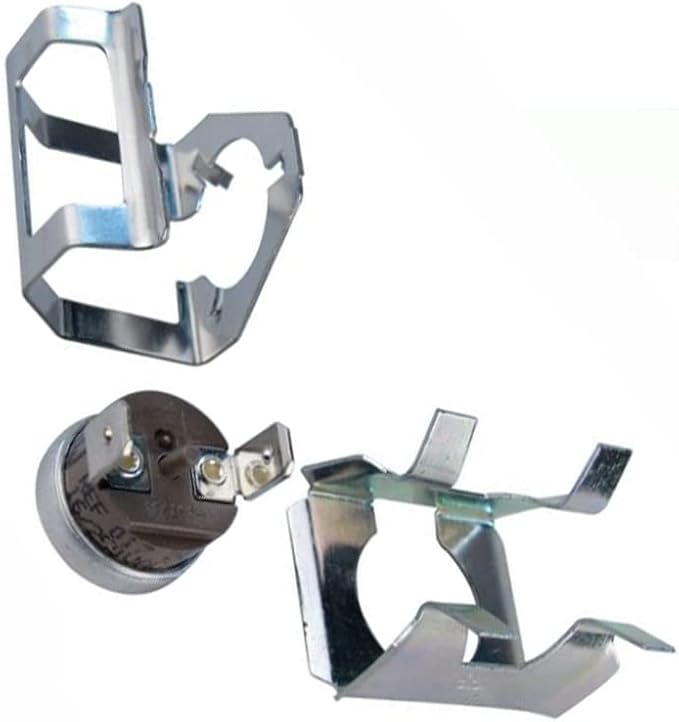

Thermostat de sécurité
S1008000
Procédure de sélection et remplacement des pièces
Vous devez identifier la bonne référence avant toute commande et suivre une méthode précise pour remplacer une pièce sur votre Saunier Duval Thema C25E. Une erreur de modèle ou une mauvaise manipulation peut bloquer la chaudière ou créer un risque.
Identification des pièces d’origine
Commencez par relever la référence exacte de votre chaudière. Vous la trouvez sur la plaque signalétique, souvent sous l’appareil ou derrière le panneau frontal.
Notez les éléments suivants :
- Modèle complet : Thema C25E
- Numéro de série
- Année de fabrication
- Type de gaz (naturel ou propane)
Ces informations permettent d’identifier la pièce d’origine dans un catalogue constructeur ou une vue éclatée.
Utilisez toujours la référence fabricant exacte. Une simple différence de version peut changer un circulateur, une sonde ou une carte électronique.
Les pièces courantes à vérifier sont :
- Échangeur thermique
- Vanne trois voies
- Sonde NTC
- Pressostat
- Carte électronique
Si vous avez un doute, comparez la référence inscrite sur la pièce démontée avec celle du catalogue officiel.
Conseils pour le choix des pièces compatibles
Privilégiez les pièces d’origine Saunier Duval. Elles respectent les normes de sécurité et les réglages prévus pour la Thema C25E.
Les pièces compatibles peuvent coûter moins cher, mais vous devez vérifier plusieurs points :
| Critère | À vérifier |
|---|---|
| Compatibilité modèle | Mention claire Thema C25E |
| Type de gaz | Gaz naturel ou propane |
| Puissance | Adaptée à 25 kW |
| Connectique | Identique à la pièce d’origine |
Évitez les pièces universelles pour les composants sensibles comme la carte électronique ou le bloc gaz.
Pour des éléments simples comme un joint ou une sonde, une pièce compatible peut convenir si elle respecte les mêmes caractéristiques techniques.
Achetez chez un distributeur spécialisé chauffage. Vous réduisez le risque d’erreur et de pièce non conforme.
Étapes de remplacement sécurisées
Coupez toujours l’alimentation électrique au disjoncteur avant d’ouvrir la chaudière. Fermez aussi l’arrivée de gaz si vous intervenez sur le circuit gaz.
Laissez l’appareil refroidir. L’eau du circuit peut dépasser 60 °C.
Suivez ces étapes de base :
- Retirez le capot frontal.
- Repérez et photographiez les connexions.
- Démontez la pièce défectueuse.
- Installez la nouvelle pièce à l’identique.
- Vérifiez les joints et les raccords.
Ne forcez jamais un raccord. Un serrage excessif peut créer une fuite.
Après remontage, rouvrez le gaz et l’électricité. Lancez un test de fonctionnement et vérifiez l’absence de fuite d’eau ou d’odeur de gaz.
Pour toute intervention sur le bloc gaz, brûleur ou carte électronique, faites appel à un professionnel qualifié. Cela reste obligatoire pour garantir la sécurité et la conformité de l’installation.
Entretien et bon fonctionnement de la chaudière
Un entretien régulier protège les pièces détachées de votre chaudière Saunier Duval Thema C25E et limite les pannes. Vous réduisez aussi les risques de coupure de chauffage et de surconsommation de gaz.
Périodicité de l’entretien
Vous devez faire réaliser un entretien complet une fois par an par un professionnel qualifié.
Cette visite est obligatoire pour une chaudière gaz et assure la sécurité de votre installation.
Le technicien contrôle des éléments précis :
- brûleur
- échangeur thermique
- veilleuse ou système d’allumage
- circulateur
- vase d’expansion
- dispositifs de sécurité
Il nettoie les composants encrassés et vérifie les réglages. Il mesure aussi le taux de monoxyde de carbone et contrôle l’étanchéité du circuit gaz.
Entre deux visites, vous pouvez surveiller la pression d’eau sur le manomètre. Elle doit souvent se situer entre 1 et 1,5 bar à froid. Si elle baisse trop souvent, une pièce peut fuir ou être usée.
Signes de dysfonctionnement
Vous devez agir rapidement si votre chaudière montre des signes inhabituels.
Certains défauts annoncent une pièce détachée défaillante.
Soyez attentif aux points suivants :
- bruit anormal dans le circulateur
- eau tiède au lieu d’eau chaude
- radiateurs qui chauffent mal
- pression qui chute régulièrement
- code erreur affiché sur le tableau
Une fuite sous la chaudière peut indiquer un problème de joint, de soupape ou d’échangeur. Une flamme instable peut signaler un brûleur encrassé ou un défaut d’arrivée de gaz.
N’ignorez pas ces signes. Une petite pièce usée peut entraîner une panne plus importante si vous tardez à intervenir.
Recommandations pour prolonger la durée de vie
Vous pouvez prolonger la durée de vie de votre Thema C25E avec des gestes simples et réguliers.
Maintenez une pression stable et purgez les radiateurs si de l’air s’accumule. Un circuit bien rempli limite l’usure du circulateur et améliore la diffusion de chaleur.
Installez un filtre ou un pot à boues sur le circuit chauffage si ce n’est pas déjà fait. Cela protège l’échangeur et la pompe contre les dépôts.
Utilisez uniquement des pièces détachées compatibles Saunier Duval lors d’un remplacement. Une pièce inadaptée peut réduire les performances ou créer un risque de sécurité.
Enfin, ne modifiez jamais les réglages gaz vous-même. Confiez ces interventions à un professionnel pour préserver la fiabilité et la conformité de votre chaudière.
